该加热器主要由喷管、壳体、网板、垫圈等部分组成。

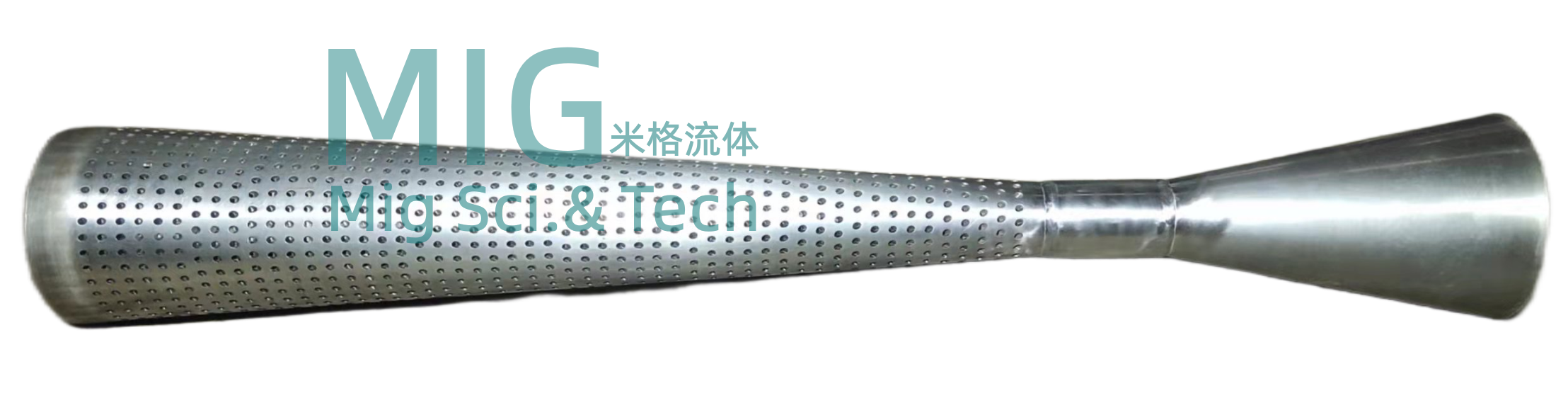

被加热水通过呈拉伐尔状的喷管时，蒸汽从喷管处侧通过管壁上许多斜向

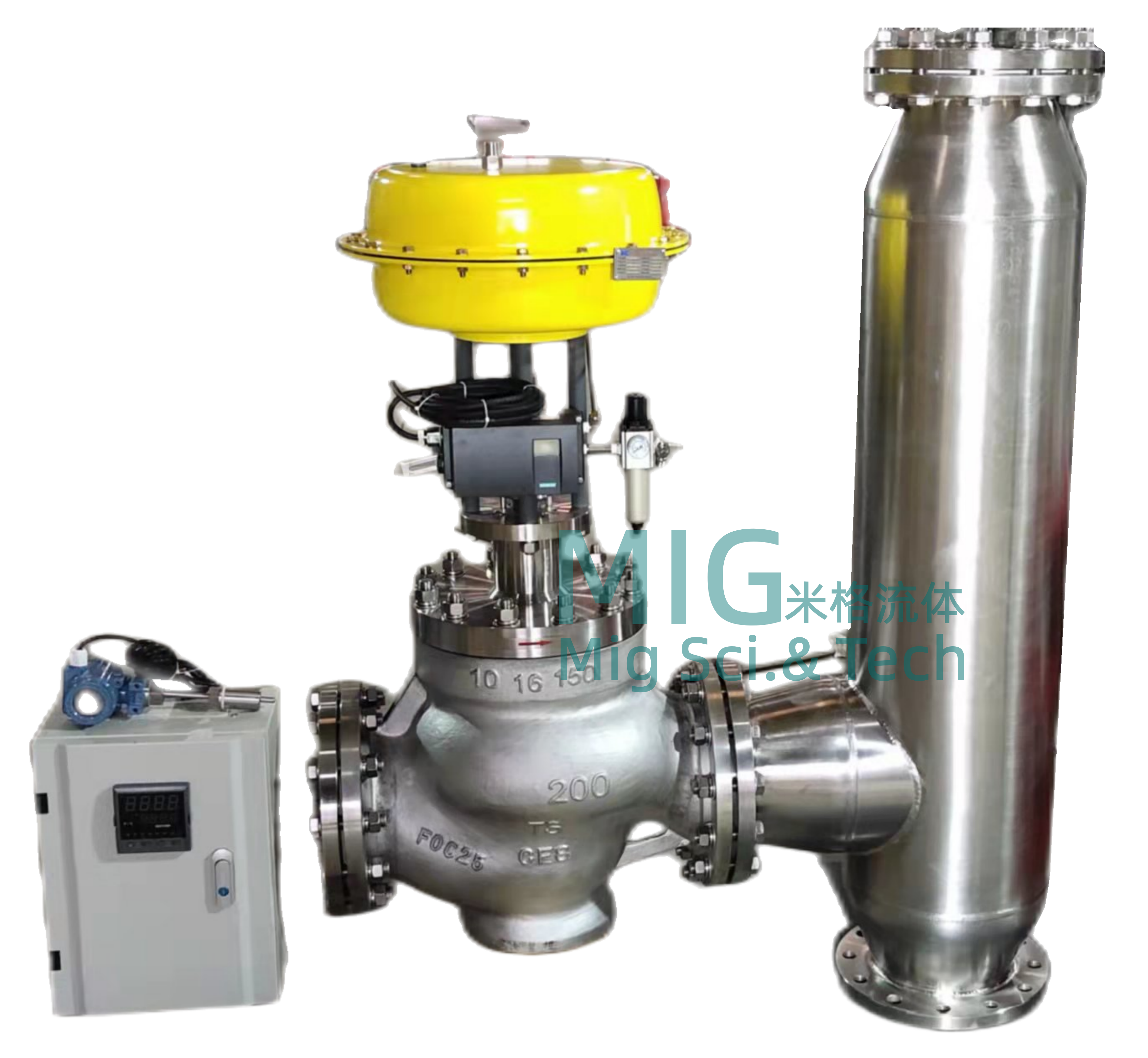

小孔喷入水中，两者在高速流动中瞬时良好混合，以达到加热水的目的。调节蒸汽侧阀门（手动调节阀或自动调节阀），就可得到所需温度的热水。
对于开式系统和循环系统，表—Ⅰ、表—Ⅱ分别列出在额定进水流量及蒸汽为０.4MPa下，不同加热温差与蒸汽消耗量的关系，供用户选择加热器和复核汽源时参考（说明：蒸汽压力０.4MPa不一定是加热器运行的工况条件）。
开式系统蒸汽消耗量表
表—Ｉ（饱和蒸汽压力为０.4MPa）单位：t/h
|
SQS
|
4
|
6
|
8
|
10
|
12
|
16
|
20
|
24
|
32
|
40
|
48
|
64
|
|
额定进水流量Ｄ
|
1.2
|
2.5
|
4.5
|
7.0
|
10
|
16
|
25
|
35
|
60
|
105
|
165
|
260
|
|
加热温度差℃
|
20
|
0.039
|
0.081
|
0.146
|
0.228
|
0.325
|
0.520
|
0.813
|
1.138
|
1.951
|
3.145
|
5.366
|
8.455
|
|
40
|
0.081
|
0.188
|
0.303
|
0.471
|
0.672
|
1.076
|
1.681
|
2.353
|
4.034
|
7.057
|
11.092
|
17.475
|
|
60
|
0.125
|
0.261
|
0.459
|
0.730
|
1.043
|
1.669
|
2.609
|
3.652
|
6.261
|
10.952
|
17.217
|
27.130
|
|
80
|
0.173
|
0.360
|
0.649
|
1.009
|
1.441
|
2.306
|
3.603
|
5.045
|
8.649
|
15.135
|
23.784
|
37.477
|
循环系统蒸汽消耗量表
表—Ⅱ(饱和蒸汽压力为０.4MPa) 单位：t/h
|
SQS
|
4
|
6
|
8
|
10
|
12
|
16
|
20
|
24
|
32
|
40
|
48
|
64
|
|
额定进水流量Ｄ
|
1.2
|
2.5
|
4.5
|
7.0
|
10
|
16
|
25
|
35
|
60
|
105
|
165
|
260
|
|
加热温差℃
|
70～95
|
0.054
|
0.112
|
0.201
|
0.312
|
0.446
|
0.714
|
1.116
|
1.562
|
2.687
|
4.687
|
7.366
|
9.204
|
|
70～110
|
0.088
|
0.183
|
0.330
|
0.514
|
0.734
|
1.174
|
1.830
|
2.569
|
4.404
|
7.706
|
12.116
|
19.083
|
|
70～130
|
0.137
|
0.286
|
0.454
|
0.800
|
1.143
|
1.829
|
2.857
|
4.000
|
6.857
|
12.000
|
18.857
|
29.714
|
注：表—Ⅰ、表—Ⅱ中 ０.4MPa蒸汽不一定是本产品的使用条件。本设备的使用条件见P3页安装使用说明。
出水温度可采用自动控制，也可用手动控制，只需调节蒸气侧阀门开启度即可。
在高温热水采暖系统中，加热器应装在水泵出水侧，在低温热水（出水温度≤95℃）采暖系统中，加热器也可装在水泵进水侧。
- 安装使用说明
- 本设备的使用条件：
- 安全运行条件：进入加热器的蒸汽压力：P0
SQS—4～SQS—24 P0≤1.6MPa
SQS—32～SQS—64 P0≤1.0MPa
-
- 良好运行条件
SQS—4～SQS—24 P1+0.05≤P0≤0.6MPa
SQS—32～SQS—64 P1+0.05≤P0≤0.5MPa
式中：P0——蒸汽工作压力 (MPa)
P1——进水压力 (MPa)
对于式中SQS—32～SQS—64产品在循环系统中，如果进水压力较高（不能满足P1+0.05≤P0条件时），加热器应装设在水泵的吸水侧，采用热水循环泵，使之良好运行。
- 在开式系统中，进水压力P1应≥2.0kg/cm2。当热源采用过热蒸汽时，应分段加热。
-
- 运用范围：
- 用于热水采暖系统中，作加热设备，代替原面式（间接）换热器。
- 用于浴室加热热水，送入水箱，代替热水箱中原高噪声、强振动的蒸汽直接加热方式（花管）。
-
-
- 用于除氧器预热软水（热力除氧）。
- 安装方式：本设备采用水平或垂直安装均可
-
- 在热水采暖系统中，当动力源为电动循环泵，本加热器可装在水泵的出水侧，也可装在水泵的入水侧。当动力源为蒸汽喷射泵时，本加热器只能安装在喷射泵的出水侧。
-
- 在以电动泵为循环动力的热水采暖系统中，本加热器安装在水泵进水侧的条件：
- A、加热器出口水温度必须低于水泵入口压力下沸腾水温，即不能使水泵入口之水汽化；
- B、必须低于水泵本身允许的工作温度。
-
1、SQS—4～SQS—24 一般装在插墙支架或其他金属支架上。
2、SQS—32～SQS—64 一般应在地面上设支架或支墩，其载荷按500kg考虑。
-
- 启停：
- 在开式系统中，先开水侧阀门，后开蒸汽阀门；停止运行时，先关蒸
汽侧阀门，再关水侧阀门。
-
-
- 在循环系统中，一般水的管路阀门是常开的，只启、停水泵。因此投
入使用时，先启动水泵，后开蒸汽阀门；停止时先关蒸汽阀门，后停水泵。
-
- 对于经常停电的热水采暖系统，应在蒸汽管路上设置高温电磁阀,当有电时，电磁阀处于常开位置；当停电时，电磁阀处于关闭位置，自动截断汽源，保障系统安全。
（十）为了防止水进入蒸汽管道，故蒸汽管靠近加热器处应设止回阀。
（十一）水的压力损失：本加热器设在循环水泵出口侧，未加入蒸汽时，其压力损失为50KPa左右。当装在水泵入口侧，未加入蒸汽时其压力损失为 0.15MPa左右。在加入温差Δt≥20℃的蒸汽后，其压力损失为零。
（十二）采用过热蒸汽作热源时，为降低噪声，可采取逐级加热、分段加热的方式或蒸汽减温等办法。
（十三）开始投入运行时，有轻微水击现象，但很快即可自动消失。
