文丘里喷射式混合器的结构及基本应用流程

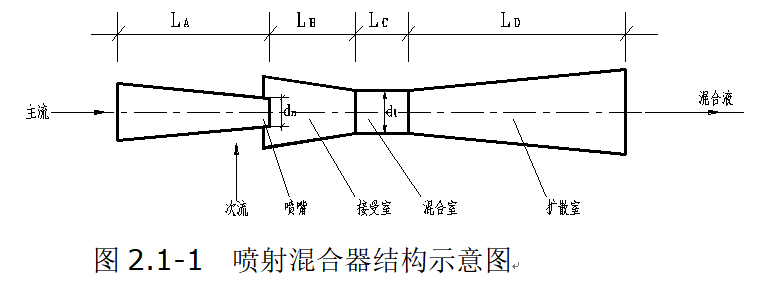

喷射混合器主要由喷嘴、接受室、混合室和扩散室等组成，如图2.1-1所示。

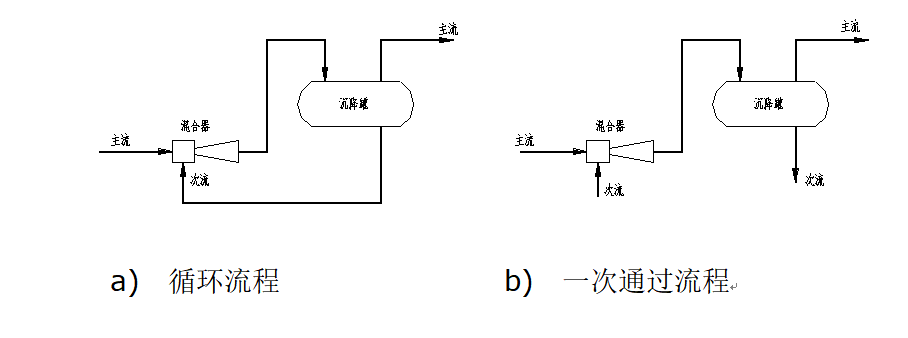

用于酸碱洗涤过程中通常有两种基本流程，如图2.1-2 a)和b)所示。图2.1-2 a)为循环流程，图2.1-2 b)为一次通过流程。炼油厂在油品的碱洗过程中，采用循环流程较多。

设备安装使用与维护：

1．使用时，开启连接喷射器前后管道上的阀门，使高压水进入喷射器，然后开启药液进口阀门，并调节其流量，使喷射器出口溶液浓度达到所需要求。

2．安装后须进行水压试验，保证安装质量。

3．喷射器外部联接管道内径应不小于喷射器相应接管的公称直径。
