罐 用 喷 射
混 合 器
一，概述
SG系列罐用喷射式混合器是一种用于混合和翻转液体的新型高效喷射泵，其最大优点在于：可靠、简明、无须保养、价格低廉。
SG系列罐用喷射式混合器适用范围广阔，可以说，只要用离心泵可以传送翻转液体，就可以使用这种混合器，其主要用于容器、贮存罐和中和池，如油品调和，酸碱中和反应等工艺过程，实为理想的混合设备。
二，结构特点及混合原理:
在搅拌器不能完成超大罐内物料混合搅拌时，罐用射流混合器解决了这一难题。 从罐用喷射式混合器喷嘴中喷出的液流以其高速度在其锥形入口形成低压，从而从罐中吸附并带动一股液流，使其加速，在混合器内高度涡漩，产生了一个内部混合的混合液。
在罐用喷射式混合器出口处，这种混合速度部分被转换为压力，使从混合器中喷出的混合液成圆锥状扩散，并将其周围的液体带动起来，达到罐内液体混合、中和的目的。
如果一个或几个SG系列罐用喷射式混合器位置排列正确的话，在罐中就产生了一个三维射流，它把整个罐内的物质进行均匀混合，而不产生旋转的运动。
三，型号标注
SG－1－2 –3
SG–表示罐用喷射式混合器
1 --表示尺寸号：1、2、3、4、5、6、7
2 –表示连接方式：R－螺纹 F－法兰
3 –表示材质：Cs－碳钢 SS－不锈钢
PP－聚丙烯 F4－聚四氟乙烯
示例：1，如选择一台尺寸号为3，法兰连接的不锈钢SG系列罐用喷射式混合器，其标注为：SG－3－F－SS
2、如选择一台尺寸号为5，螺纹连接的聚丙烯SG系列罐用喷射式混合器，其标注为：SG－5－R－PP
四，产品型号

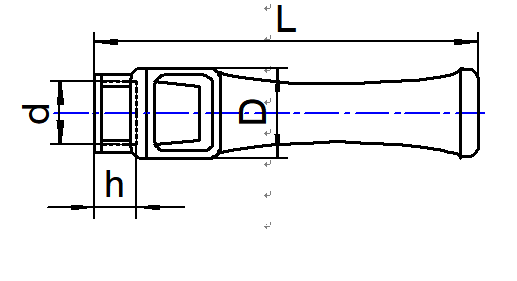

- 螺纹连接的罐用喷射式混合器
|
型号
尺寸
|
SG-1-R
|
SG-2-R
|
SG-3-R
|
SG-4-R
|
SG-5-R
|
SG-6-R
|
SG-7-R
|
|
d
|
Rc(3/4)
|
Rc1
|
Rc1(1/2)
|
Rc1(1/2)
|
Rc2
|
Rc3
|
Rc4
|
|
L
|
170
|
220
|
265
|
345
|
400
|
520
|
610
|
|
h
|
20
|
25
|
24
|
24
|
30
|
33
|
40
|
|
D
|
52/50
|
60/60
|
75/70
|
85/80
|
100/90
|
125/120
|
160/150
|

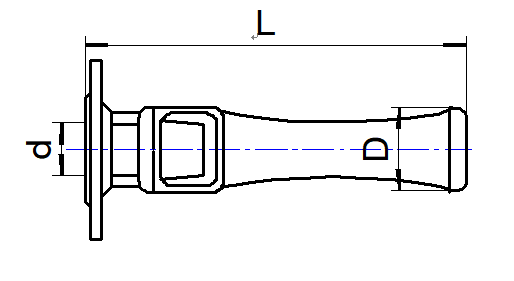

2.法兰连接的罐用喷射式混合器
|
型号
尺寸
|
SG-1-F
|
SG-2-F
|
SG-3-F
|
SG-4-F
|
SG-5-F
|
SG-6-F
|
SG-7-F
|
|
d
|
20
|
25
|
40
|
40
|
50
|
80
|
100
|
|
L
|
205/170
|
255/220
|
300/265
|
380/345
|
440/400
|
570/495
|
660/610
|
|
D
|
52/50
|
60/60
|
75/70
|
85/80
|
100/90
|
125/120
|
160/150
|
五，产品安装
SG系列罐用喷射式混合器应尽可能安装在最深的位置，这样在液体量少的情况下也能保证取得有效和混合效果。
对于一些容易形成泡沫的液体来说，可以使液体面高于混合器1至2米，就可以避免产生泡沫。
