产品规格：

静态混合器是一种没有运动部件的高效混合设备。除了在石油炼油、化工行业被广泛应用外，在制药、食品、矿冶、塑料挤出和环保等部门也被广泛应用。与搅拌器、胶体磨、均质器、文氏管等传统的混合设备相比，具有流程简单，结构紧凑、能耗小、投资少、操作弹性大、不用维修、混合性能好等优点。凡涉及到液一液，液一气，液一固，气一气的混合，乳化，中和，吸收，萃取，反应和强化传热等过程，都可以替代传统的相关设备。
静态混合器的压力降计算
　　 静态混合器使用在管路中，它所产生的压力降并不大。使用静态混合器的系统压力比较高时，可忽略静态混合器产生的压力降。如果使用静态混合器的系统压力比较低时，就要校核静态混合器的压力降。静态混合器的压力降计算方法因混合器的型号不同而不同。有关计算请与我公司技术部联系。

1、SV型静态混合器
　　■产品特性

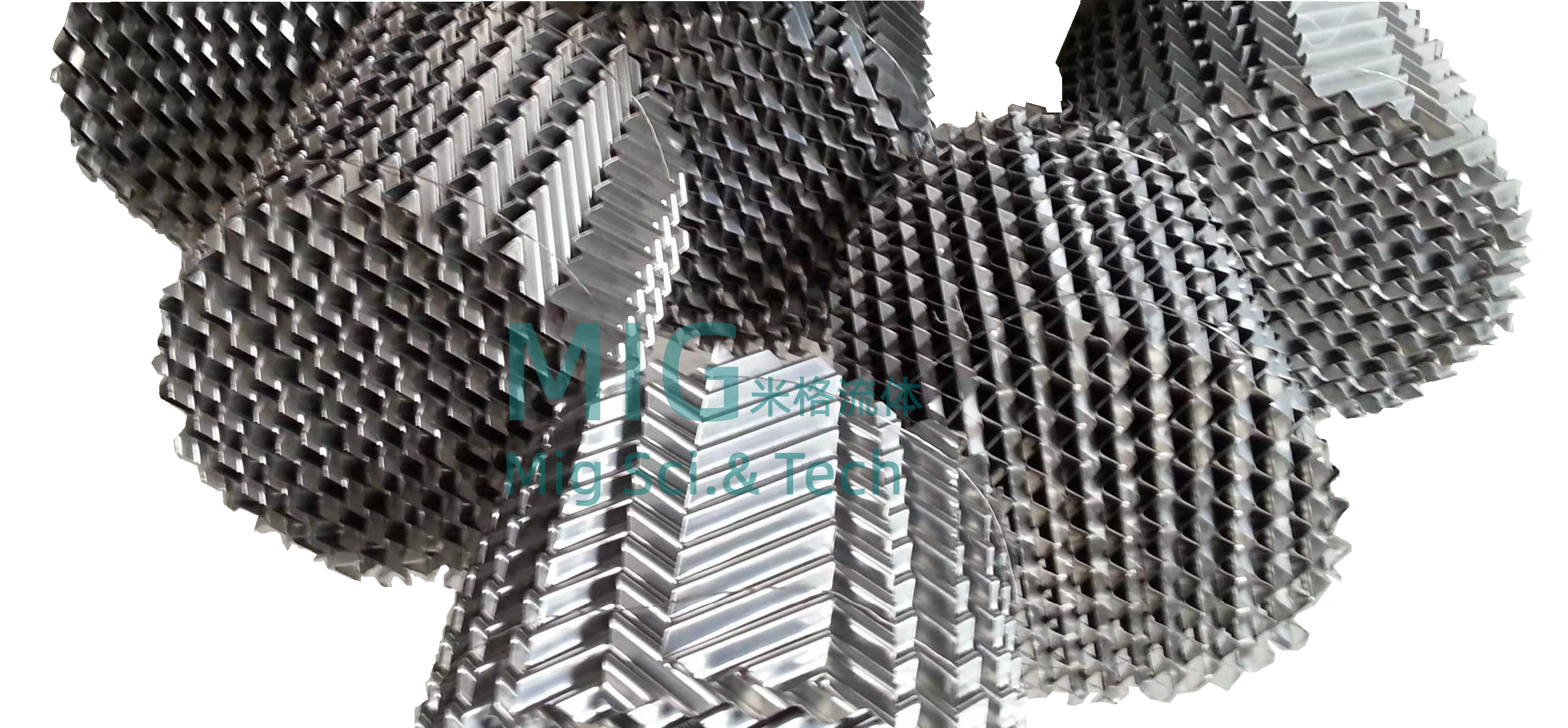

　　SV单元是由一定规格的波纹板组装而成的圆柱体，它的技术性能：最高的分散程隆为1—2um，液—液相及气—气相的不均匀度系数为。

 　■产品型号

■典型应用
汽油 柴油 油品调和 盐水中和 酸喊中和 煤气混合

2、SK型静态混合器
　　■产品特性

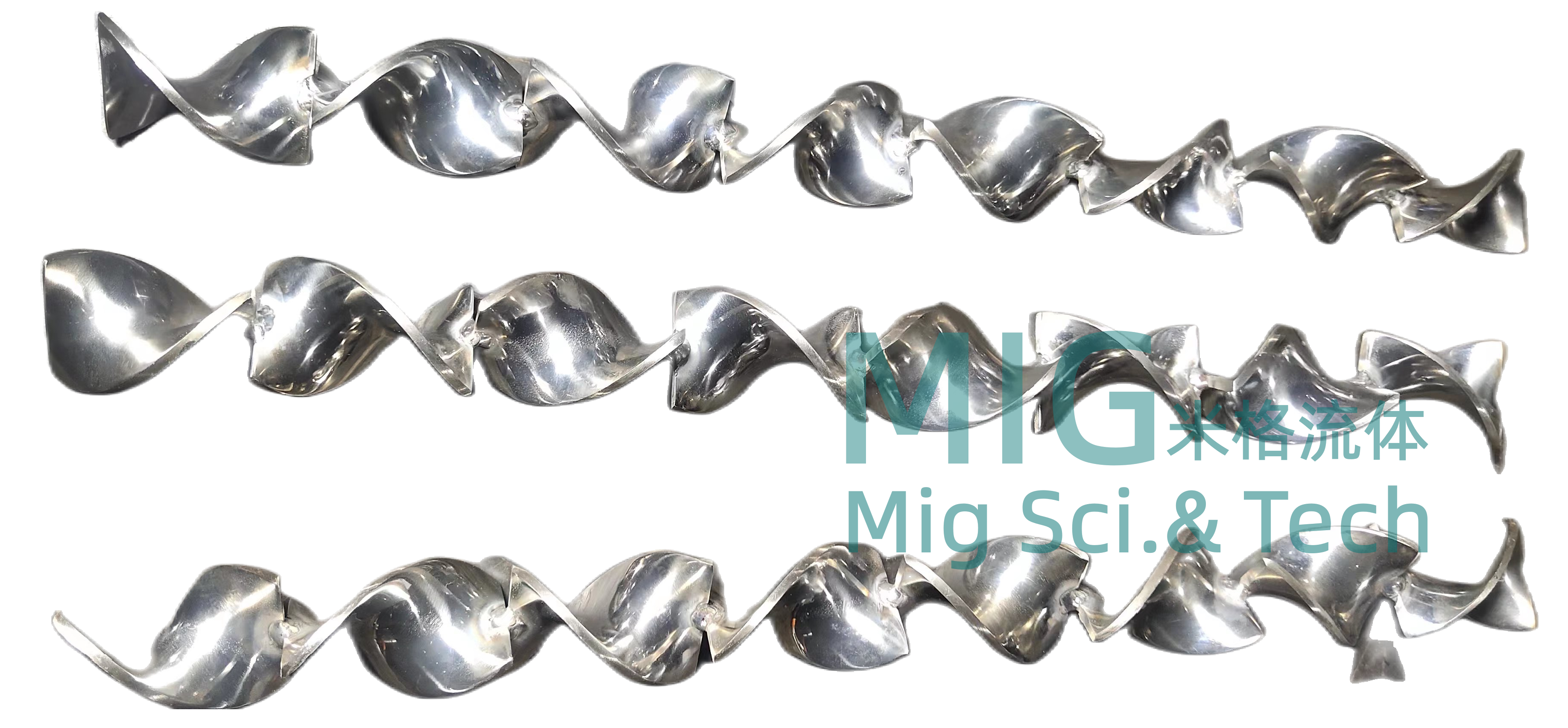

　　 SK单元由单孔道左、右扭转的螺旋片组焊而成，它的技术性能：最高分散程度≤10 u m，液—液、液—固相的不均匀度系数为。
■产品型号

　　 ■典型应用
　　 化工、石油、制药、食品、精细化工、塑料环保、合成纤维、注塑、配色、造纸、桨氯混合、溶剂脱沥青、酸碱中和、沥青调油品调和、工业萘脱酚、液态烃脱硫醇、高分子材料混合、配色、传热

３、SX型静态混合器
　　■产品特性

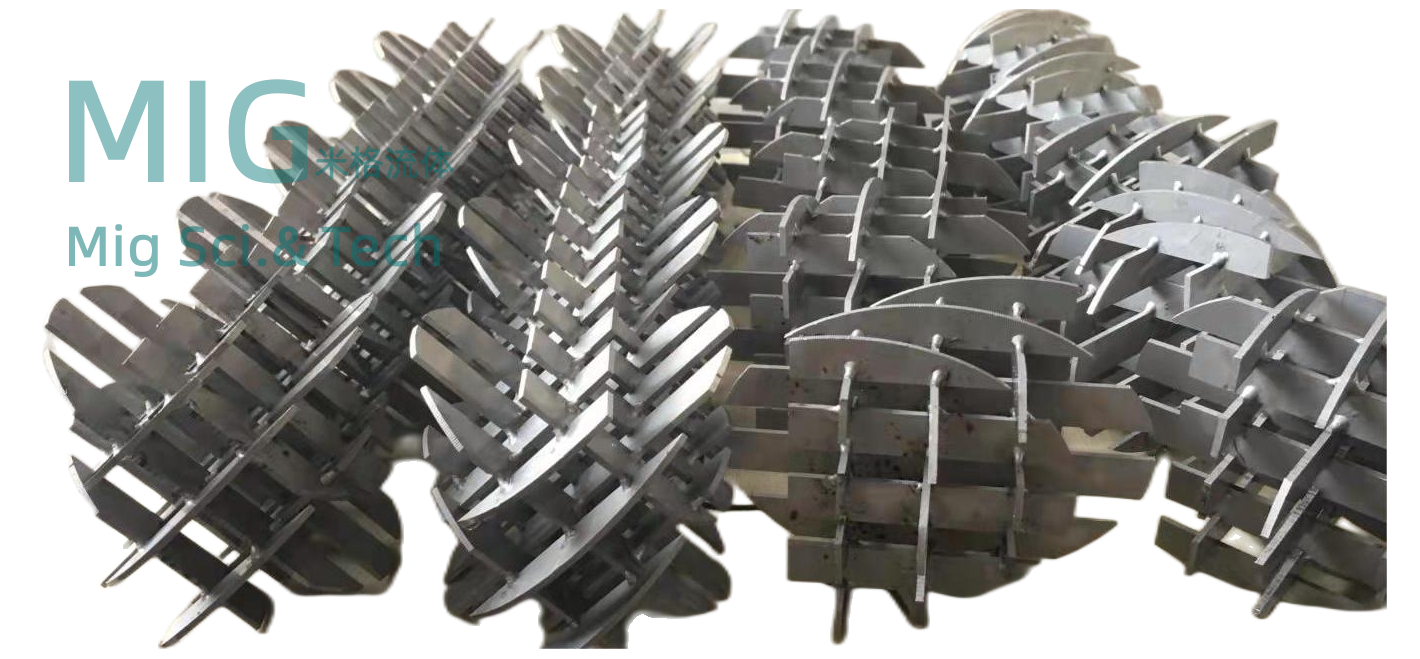

　　单元由交叉的横条按一定规律构成许多X型单元，它的技术性能：液—液、液—固相的不均匀度数为。

　■产品型号

■典型应用
高聚物混合　轻质酮苯脱蜡油　纸桨氯化漂白　原油注碱流程

4、SL型静态混合器
　　 ■产品特性

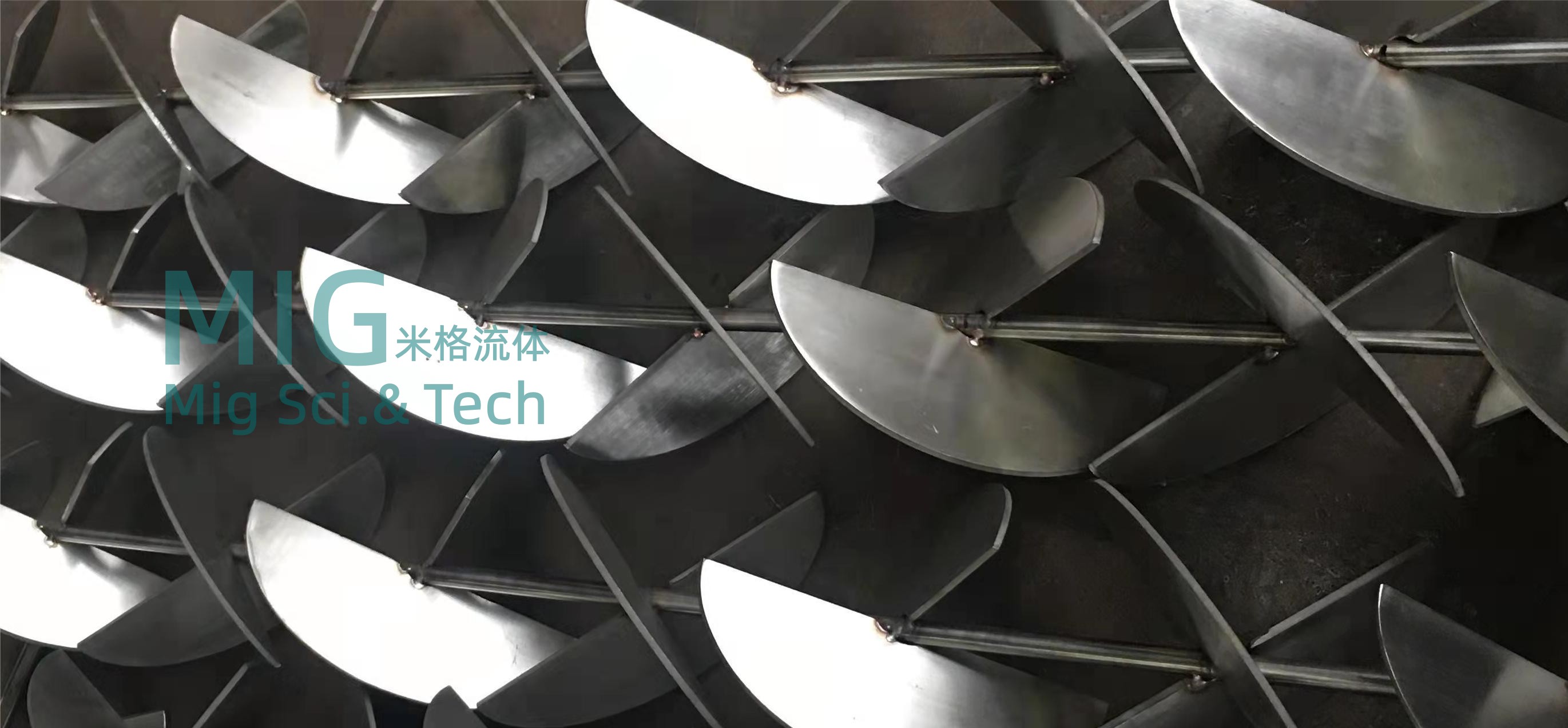

SL单元由交叉的横条按一定规律构成许多L型单元，它的技术，陛能：液—液、液—固相的不均匀度数为 ≤5％。

■产品型号

■典型应用
污水处理　高聚合物混合　传热反应　热交换器

5、SH型静态混合器
　　■产品特性
SH单元由双孔道组成，孔道内放置螺旋片，相邻单元双了L道的方位错位90度，单元之间设有流体分配室，它的技术性能：最高分散程度=1—2um，液—液、液—固相的不均匀度。

■产品型号

 ■典型应用
丙烯酰胺混合　高分子材料混合、配色、传热

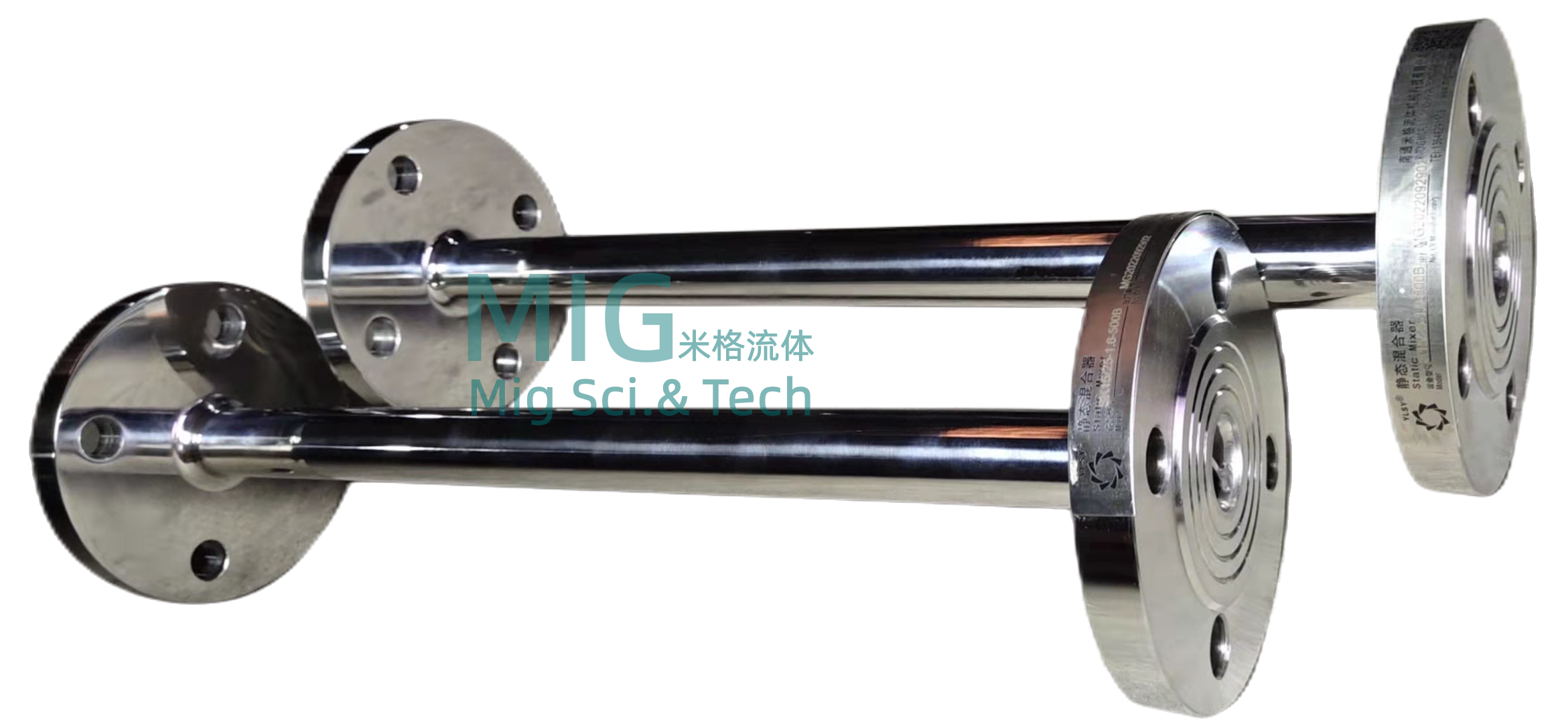

静态混合器安装

　 静态混合器在安装时应尽可能靠近二股或多股流体的初始混合处。在不同的使用场合，它们的安装形式也有一定差别。具体要求见下表：
注：气一液相指气相物流是工作物流，而液相物流是被动物流。
液一气相指液相物流是工作物流，而气相物流是被动物流。
订货说明
　　1、为更好地帮助您选择静态混合器，请详细提供以下参数：
　　 a工作介质 b流量kg／h c工作压力Mpa　d工作温度℃　e物料粘度cp　f物料密度kg／m3
　 g允许压损Mpa　h法兰标准 i设备材质
        2、本公司生产的混合器进出口法兰标准可为HG，HGJ，JB／T，SH，ANSI等，用户在订货时请注明法兰标准及规格，未注明的一律按HG20592-1997制作。
        3、用户选用带夹套产品的，还需提供管程及夹套内的最高工作压力、工作温度、工作介质等参数。
附：SN型分配器
■产品特性
流体在输送过程中，往往由于各股流体输送压力不平衡而影响混合比，为更好地配合用户使用好静态混合器，我公司最新研制开发出SN型分配器，具有喷射升压泵的性能，在保证次流流量的条件下，使物料的出口压力达到所要求的压力。SN型分配器由喷嘴、接受室、混合室、扩散室等组成。主流经过喷嘴，以其高速度在锥形入口处形成低压，从而使次流被抽吸进接受室，使其加速，在混合室内高度涡漩，以一定的速度从扩散室喷出，从而使流体顺利地输送至静态混合器中进行混合，以达到最佳的使用效果。
■产品应用
适用于二股或二股以上流体进料，当主流与次流压力不平衡时选用文氏管形分配器， 当主流与次流压力平衡时选用一般形式分配器。
■分配器形式
　　　 　 　　　　　　
■分配器选用
SN型分配器是针对不同工艺条件运行，为更好地帮助用户设计、定型，敬请与我公司技术部联系。
